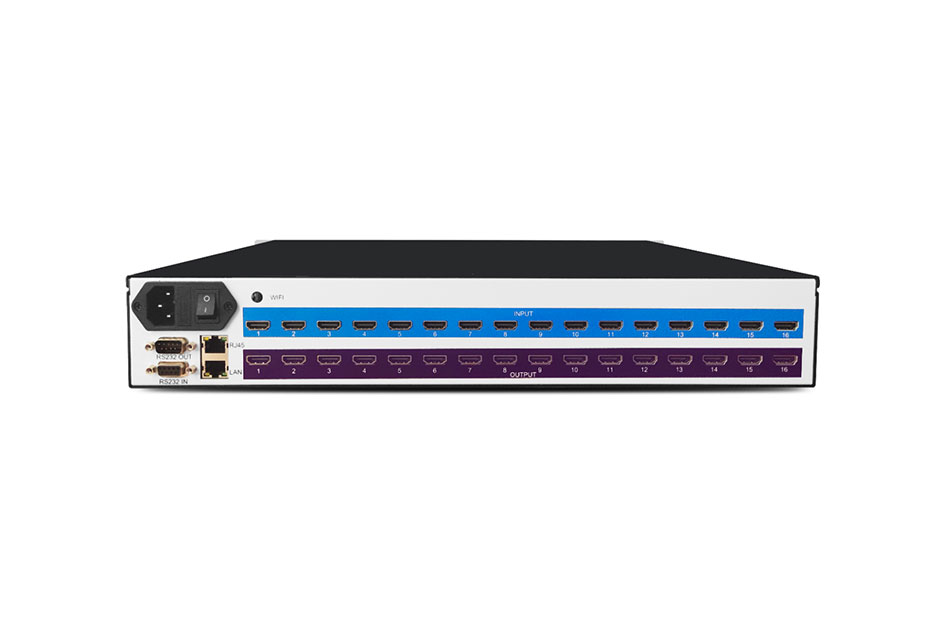

SHENCOOLS聲克 HDMI高清專業矩陣切換系統

·    矩陣切換器是一款高性能的內嵌智能控制的專業切換設備，用于將各路音視頻輸入信號同步切換到音視頻的任一輸出通道；

·    采用了獨特的處理方式，大大提高了設備的切換速度。支持多種控制方式，可靈活操作切換器，廣泛應用于廣；

·    播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所；

·    接口帶寬 2.25Gbps（總帶寬 6.75Gbps），支持最高分辨率：

·    HDPC:1920x1200P@60_24bit;HDTV1920x1080P@60_36bit；

·    支持 HDCP1.3 修訂版，提供了杰出的安全和數字內容保護能力；

·    支持快速切換操作；支持紅外遙控遠程控制 ;

·    輸入輸出板卡支持插卡功能，可現場熱插拔；

·    支持基本的矩陣控制指令和基本矩陣功能；

·    具有掉電記憶功能，帶有斷電現場保護功能；

·    控制方式靈活，具有按鍵面板和遙控操作，還提供 2 路標準RS-232 通訊接口和RJ45 端口，兼容各種環境，方便用戶與各種遠端控制設備配合使用；

·    內置國際通用電源；

·    兼容標準英寸機柜的全金屬機箱。

·    支持用戶自定義矩陣前面板液晶屏待機 LOGO（針對具有液晶面板型號的矩陣） 以及控制軟件。

·    支持 HDCP 可以解藍光 DVD 等等之類的相應設備。

插卡式高清矩陣系統技術參數(支持混插)

輸入路數：4/8/12/16/20/24/28/32

輸出路數：4/8/12/16/20/24/28/32

輸入板卡（張）：1/2/3/4/5/6/7/8

輸出板卡（張）：1/2/3/4/5/6/7/8

信號接口：HDMI- D、DVI - D、VGA

協議：支持HDCP1.3協議、支持HDMI1.3協議、兼容DVI1.0協議

接口帶寬：2.25Gbps（總共6.75Gbps，每種顏色2.25Gbps）

最大支持分辨率：HDPC:1920x1200P@60HZ_24Bit；HDTV:1920x1080P@60HZ_36Bit

位時鐘抖動：<0.15Tbit

位上升時間：<0.3Tbit（20% - 80%）

位下降時間：<0.3Tbit（20% - 80%）

最大傳輸延時：5ns（±1ns）

切換速度：200ns（最長時間）

信號強度：T.M.D.S +/-0.4Vpp

阻抗：50歐

輸入EDID：EDID 現場可擦寫

建議最大輸入距離：小于30米，在1920x1080@60hz時，推薦使用認證過的hdmi專用線材

建議最大輸出距離：小于20米，在1920x1080@60hz時，推薦使用認證過的hdmi專用線材

控制種類：串口控制、按鍵、遙控器

串行控制接口：RS-232，9針公母D型接口

波特率與協議：波特率：9600，數據位：8位，停止位：1，無奇偶校驗位

串行控制口定義：2 = TX,3 = RX,5 = GND

電源：100ac - 240ac，50/60hz，國際自適應電源

溫度：儲存、使用溫度：-20°c - 70°c

濕度：儲存、使用濕度：10% - 90%

機箱尺寸：2u 標準機箱

產品重量：7.85kg

平均故障間隔時間：30000小時
