“音視頻綜合系統改造”解決方案

音視頻綜合系統。本系統使用的場所分別為：

        1.多功能會議廳；

        2.中型會議室；

        3.KTV包房；

以上會議室為多功能會議廳，設計定位為實用、多功能會議廳堂。用于舉辦各種重要會議、報告、小型演出等。

設計范圍

音視頻系統主要由以下幾個子系統組成：

1.音響系統

2.舞臺燈光

3.視頻系統（投影、大屏液晶顯示器）

        1）音響系統

        本系統采用數字音頻處理器和調音臺相結合的方式根據不同的使用模式可以自由調整設備的組合來達到不同的效果。使用過程簡單，不需要專業音響人員來操作。所有操作模式都預先調試完成，編制在音頻處理器里。使用的時候，只需要切換音頻處理器上的模式按鈕就可以實現。大大簡便了操作人員的工作量，且使用簡單，不容易出現操作失誤，保證了使用時的可靠性和便捷性。

        2）舞臺燈光系統

        本系統能滿足各種重要會議、學術交流、放映以及各種活動。在會議時，能夠對與會者提供完善的光源環境；在活動時，能夠烘托整個舞臺的氣氛。

        3）視頻系統

        在多媒體會議室中，投影放映系統是必不可少的。大屏幕顯示系統做為會議系統顯示的終端，可以將所有有用的信息及時在大屏幕上顯示出來（包括計算機圖像、DVD、資料播放等），它在會議系統中起著越來越重要的作用。

系統設計思路

        音頻擴聲系統的設計是基于滿足進行會議活動、學術報告順利并高質量的進行而服務的。此會議室音頻擴聲系統要進行語言、音樂等其它影音資料音頻信號的重播，在設計時重點考慮揚聲器的分布以及聲壓覆蓋的均勻，系統的互相信號的交流。做到各種音頻信號重播清晰而不混濁。隨著數字技術的發展，我們將傳統的技術與先進的數字技術結合起來，充分利用具有代表性的核心數字產品，使得整個擴聲系統融為一體，而真正營造出操作使用方便，性能先進穩定的科學的音頻系統。

系統設計原則

        我公司以用戶至上為原則，在符合國家規范的前提下，最大限度地滿足用戶的需求。以下是我公司為業主利益著想，本著技術先進、高效便利、投資合理的精神在系統設計中所堅持的八條原則。

        1.先進性

        本系統選用先進、實用的技術和功能完善的產品，一流的設備，在技術上適度超前，整個系統體現當今多媒體技術的發展水平，符合今后的發展趨勢。在今后相當長的一段時間內可保持其技術的領先地位。

        2.成熟性與實用性

        各子系統應采用先進的，已使用過并被證明是成熟可靠的產品，同時具有實用性，充分發揮每一種設備的功能和作用。本系統可充分滿足可視管理的要求，操作方便，維護簡單，便于管理。

        3.靈活性和開放性

        在滿足業主當前要求的基礎上，面向21世紀，系統應具有開放性和兼容性，可以與未來擴展的設備具有互聯性與互操作性。

        4.集成性和可擴展性

        系統設計中充分考慮各系統的集成性，確保多媒體系統總體結構的先進性、合理性、可擴展性和兼容性，使用不同廠商，不同類型的先進產品，使整個多媒體系統可以隨著技術的發展和進步，不斷得到充實和提高。

        5.標準化和模塊化

        嚴格按照國家和地區的有關標準進行系統設計和設備配置，并根據系統總體結構的要求，將各子系統進行結構化和標準化，綜合體現當今世界的先進技術。

        6.安全性與可靠性

        必須深刻理解日常運作的設備和系統安全可靠的重要性，因為在設備選擇和系統設計中安全性和可靠性始終是放在第一位的。

        7.服務性與便利性

        為適應各種功能需要，所采用的系統應能充分體現對管理者和使用者各個方面的安全、先進、可靠、方便和高效等。

        8.經濟合理性

        設備選型和系統設計要確保滿足用戶的需求，具有技術上的先進性、可行性和實用性，丟掉附在其上的“泡沫”，并達到功能與經濟相統一的優化設計。

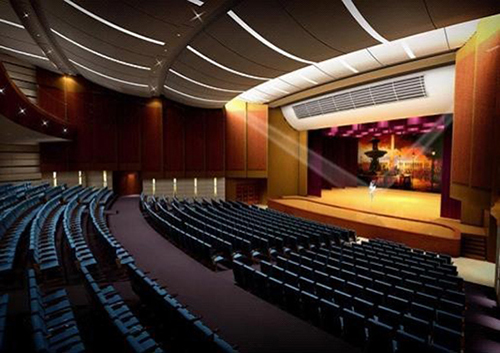

多功能會議廳效果圖

系統設備選型原則

系統設備選型上，要做到：

        1）選用國際知名的器材，以及有雄厚實力和絕對優秀技術支持能力的廠家、代理商，以保證設計指標的實現和系統工作的可靠性。

        2）選用同類產品中技術最成熟、性能先進、使用可靠的產品型號，以保證器材和系統的先進性、成熟性。

        3）選用高度智能化、高技術含量的產品，建立系統開放式的架構，以標準化和模塊化為設計要求，既便于系統的管理和維護使用，又可保持系統較長時間的先進性。

1.多功能會議廳

        在多功能會議廳的擴聲系統中，我們在臺口兩側設主擴聲揚聲器（按左、右立體聲方式分布），采用了指向為60X60度的全頻音箱；左、右揚聲器組配置相同，由2組音箱組成扇形放置，能覆蓋整個會議室，這樣就為整個音響效果奠定良好的架構；會議時又能有效地提高聲場均勻度和語音清晰度。每組音箱由2只12寸全頻音箱及1只超低頻音箱組成。

        因為大會議室場地較大，我們還在后場安排了2只同品牌的輔助音箱，使得后場的聽眾能夠清晰的聽到主席臺上的發言。

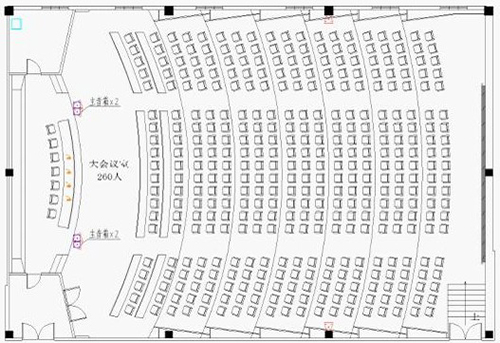

多功能會議廳音響布置圖

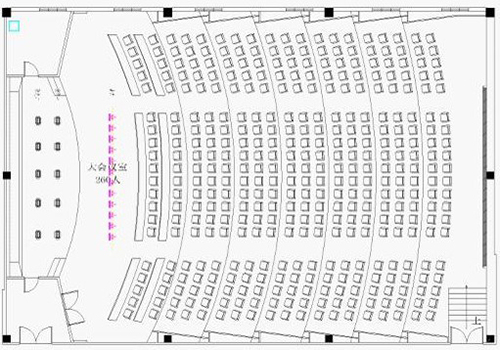

多功能會議廳燈光布置圖

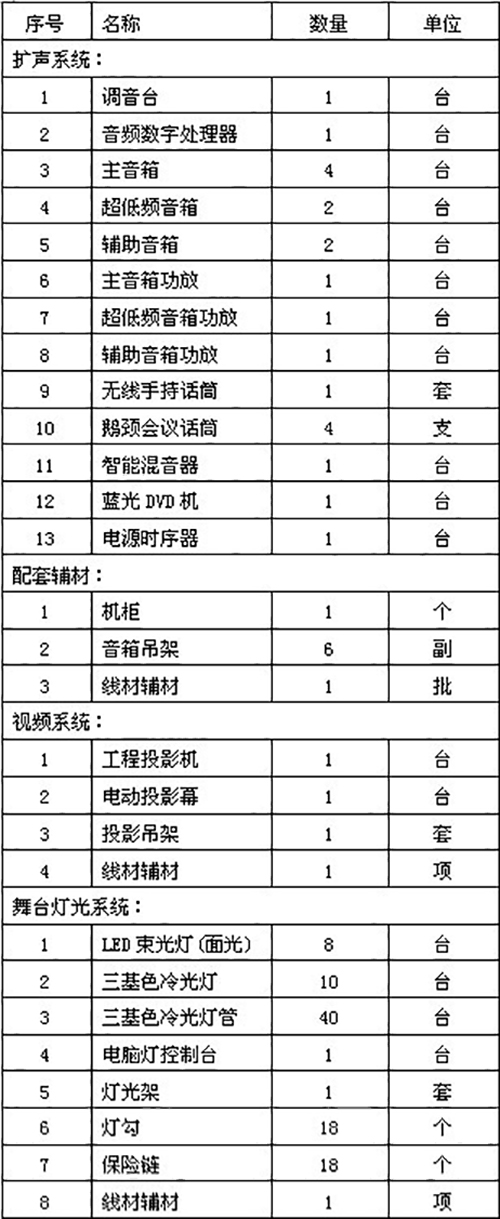

多功能會議廳建議配備設備及數量：

2.中型會議室

        在中型會議室中，我們采用了2只大功率音箱，能覆蓋整個會議室。聲場均勻度與語音清晰度均能達到設計要求。

中型會議室設備布置圖

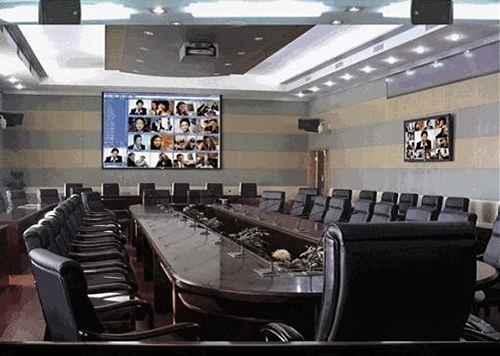

中型會議室效果圖

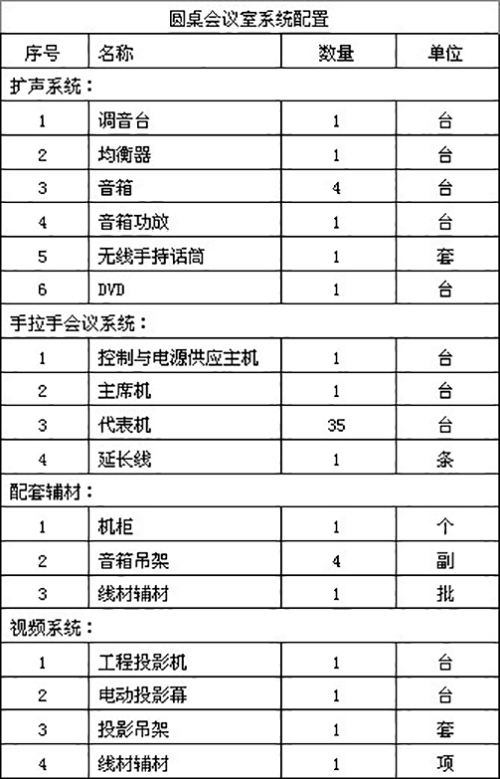

中型會議室建議配備設備及數量：

3.KTV包房

        在KTV包房中，我們采用了2只專業卡拉OK音箱，低音效果好，適合在小空間的包房中使用。應用于酒吧、飯店和小型俱樂部安裝。

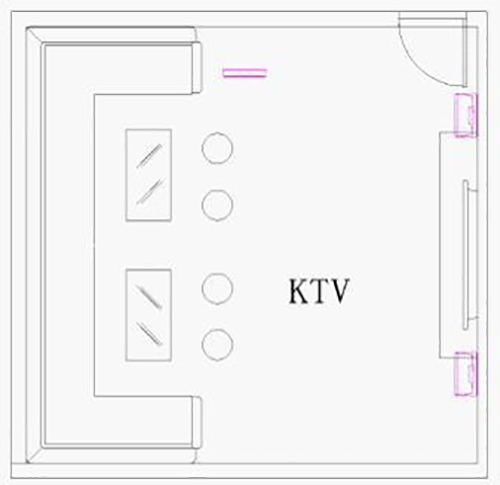

KTV包房設備布置圖

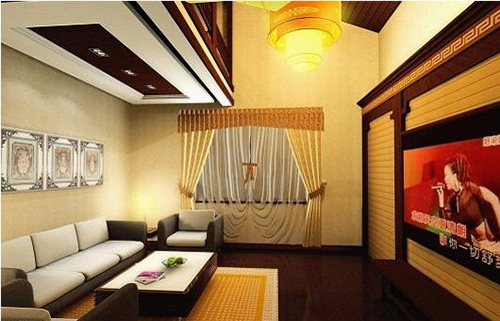

KTV包房效果圖

KTV包房建議配備設備及數量：
