“某人民醫院會議室音響、燈光系統”解決方案

一.工程概況：

該會議中心長35.1，寬23.4米，面積約為820平方米，空高約10米。
設計使用功能主要滿足：1.大型會議、報告演講等場合的音響、視頻、會議燈光、中央控制等；2.文藝演出等音響及視頻的功能需求。

二. 設計系統分類：

根據甲方的功能需求，我們按照以下五個子系統及分項來進行設計：

一）.音響系統：01.會議音響；02.文藝演出音響

二）.視頻系統：01.投影系統；02.錄像系統

三）.中央控制系統

四）.燈光系統：01.會議燈光；02.演出燈光

五）.電子會標

三、分項設計：

一）音響系統

設計依據 —— 根據國家GB_50371-2006_廳堂擴聲系統設計規范的會議類擴聲系統聲學特性指標一級標準設計。

1.設計依據：

* GB/T50314-2000《智能建筑設計標準》

* GB/T50311–2000《建筑與建筑群綜合布線工程設計規范》

* GB/J50116-98《火災自動報警系統設計規范》

* GB-4026-83《電器接線端子的識別和用字母、數字符號標志接線端子的通則》

* GB-50169-92《電氣安裝工程接地裝置施工及驗收規范》

* GB-50254-96《電氣安裝工程低壓電器施工及驗收規范》

* GB-50258-96《電氣安裝工程1kV以下配線工程施工及驗收規范》

* GB 50371-2006《廳堂擴聲系統設計規范》

* GB/T 4959-1995《廳堂擴聲特性測量方法》

* GB/T15381-94《會議系統電及音頻性能要求》

* GB12060-89《聲系統設備一般術語解釋和計算方法》

* GB10240-88《電聲產品聲音質量主觀評價用節目源編輯制作規范﹝檢測驗收用節目源﹞》

* GB/T15135-94《廣播及類似用途聲系統設備互連用連接器的應用》

* GB/12060-89《聲系統設備一般術語解釋和計算方法》

* GB/T14947-94《聲系統設備互連的優選配接值》

* SJ/T10444-93《電聲學術語》

2.音響擴聲系統設計的一般要求
在多數情況下，音響系統接收到的是微弱信號，要把信號放大才能被聽眾(觀眾)聽到。
音響系統必須提供：

        1）足夠大的音量

        音響擴聲系統實際上是一個用電子技術實現聲音重放的系統。在系統中，音量是最重要的，音量水平用聲場的聲壓級來衡量。GB 50371-2006《廳堂擴聲系統設計規范》,GB/T 4959-1995《廳堂擴聲特性測量方法》,最大聲壓級為：會議類擴聲95-98dB，多用途類擴聲98-103dB，文藝演出類擴聲103-106dB。

         2）均勻合理的聲場分布

        聽音區內音箱重放的聲場要盡可能分布均勻，聽音區聲場聲壓級要求分布均勻。

        3）良好的音質

        音質主要取決于系統的失真度和傳輸頻率特性。系統的失真度是指由輸入聲信號或輸入電訊信號到輸出聲信號全過程中產生的非線性失真。

        4）盡可能小的本底噪聲

        噪聲有兩個來源，一是環境噪聲，二是設備噪聲。設備噪聲用“總噪聲”來衡量。總噪聲是指擴聲系統達到可用增益，但無有用信號輸入時，廳堂內各測試點噪聲聲壓級的平均值。這種噪聲首先取決于設備的品質，另外線路的排布，設備之間的連接方法，屏蔽方法等都有重要影響。

        5）適當的傳聲增益

        適當的傳聲增益是會議室擴聲所必需的。擴聲系統達到最高可用增益時，聽音區內各處穩態聲壓級平均值與傳聲器處聲壓級的差值，叫做傳聲增益。簡單地說就是聽音處的聲壓級與話筒處的聲壓級之差。

         6）良好的聲反饋嘯叫抑制能力

        當用話筒擴聲時，會議室內的反射聲會重新進入話筒，如果反射聲的聲級足夠大就會產生聲反饋嘯叫。實際上，當聲反饋條件滿足時，不向話筒發話也會嘯叫。這是因為在條件適當時，廳堂內任何微小的聲擾動，都會在寄生的聲反饋通道中迅速發展成為嘯叫。因此我們需要整個系統有盡可能良好的嘯叫抑制能力。

        7）良好的聲像定位

        有演出任務或立體聲節目播放等任務，應考慮聲像定位。

3.音響系統的配備：

擴聲方式采用SRS（左中右）、返聽組成的擴聲方式。

        1）主擴聲采用15寸有源音箱KW152 2只，在舞臺口安裝；

        2）輔助擴聲采用12寸有源音箱K12 4只，在聽眾區壁掛安裝；

        3）超低頻音箱 采用KW181 2只，在舞臺口安裝；
        4）舞臺返聽音箱 采用有源音箱K10 2只，在舞臺前沿落地安裝。

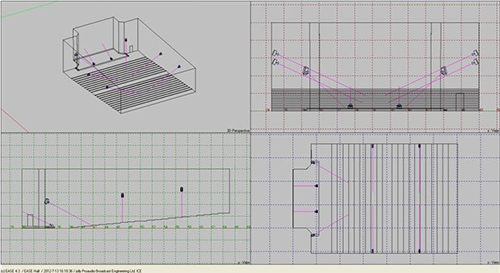

    主擴聲音箱布置圖：

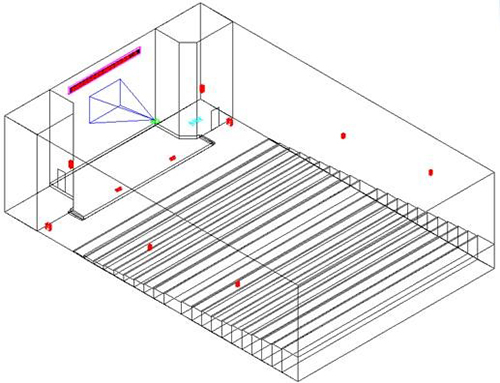

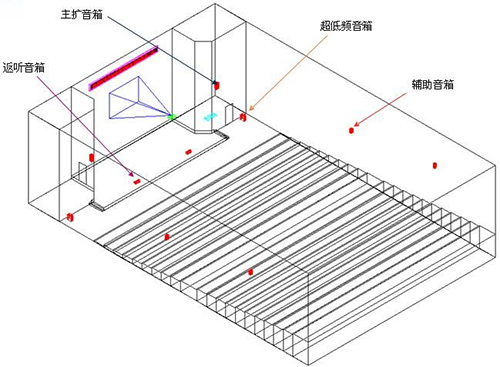

    音箱三維布置圖：

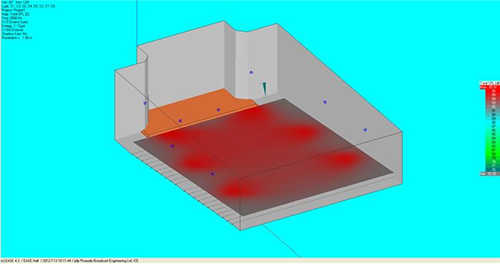

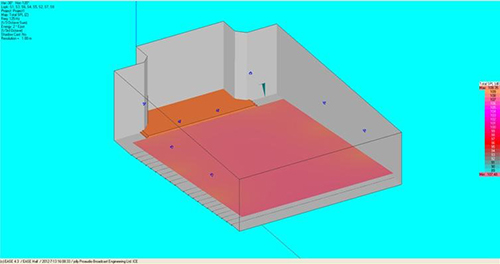

EASE 4.3模擬聲學設計：

        EASE 4.3是德國RH公司經過多年的研發，建立在建筑聲學，指導音響工程設計、安裝的專業性較強的聲頻設計軟件。

        它能夠模擬建筑聲場的形狀、表面材料、表演區、觀眾區來最大限度模擬混響聲場，通過多次試用不同型號喇叭并調整喇叭的安裝高度、角度，實現各個區域良好的聲場覆蓋，并對建筑聲學設計提供指導性意見和數據。
        該軟件可模擬不同頻率點的聲壓分布圖、混響時間與頻率的關系圖、揚聲器指向圖、語言  清晰度及語音快速傳遞指數。從而使系統的配置更具有科學性，將原來本復雜的手工計算變得非常迅速，成功解決了聲學計算上的三維及連續性問題，不論是對設計，還是在安裝上都具有很強的指導作用。

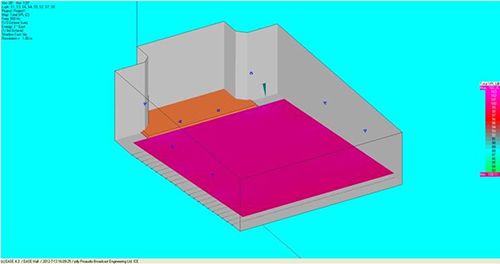

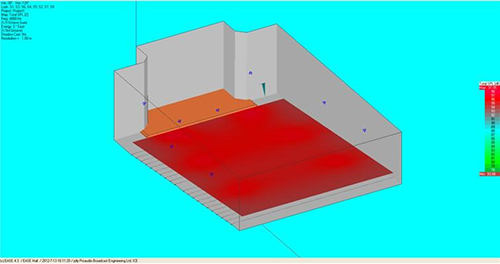

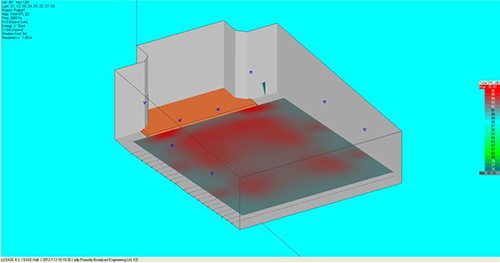

EASE 4.3模擬聲學設計

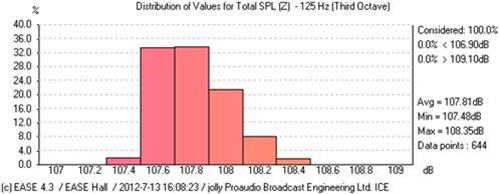

125Hz最大聲壓級: 108.35 dB，最小聲壓級：107.48 dB


EASE 4.3模擬聲學設計

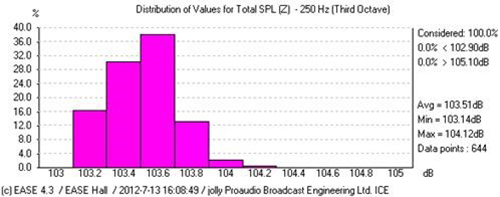

250Hz最大聲壓級：104.12dB，最小聲壓級：103.14dB


EASE 4.3模擬聲學設計

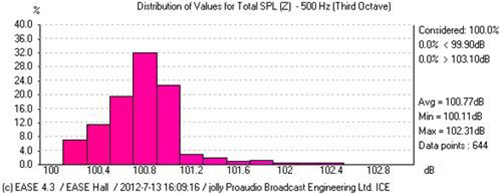

500Hz最大聲壓級：102.31dB，最小聲壓級：100.11dB


EASE 4.3模擬聲學設計

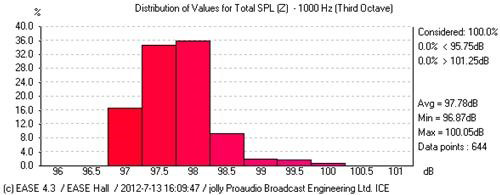

1000Hz最大聲壓級：100.05dB ，最小聲壓級：96.87dB

EASE 4.3模擬聲學設計

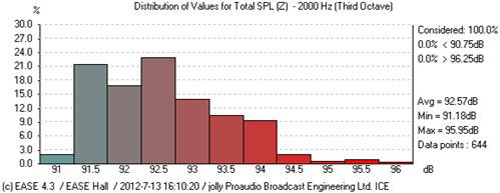

2000Hz最大聲壓級：95.95dB，最小聲壓級：91.18dB


EASE 4.3模擬聲學設計

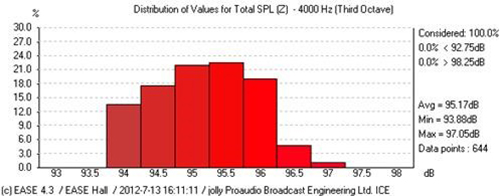

4000Hz最大聲壓級：97.05dB ，最小聲壓級：93.88dB

EASE 4.3模擬聲學設計

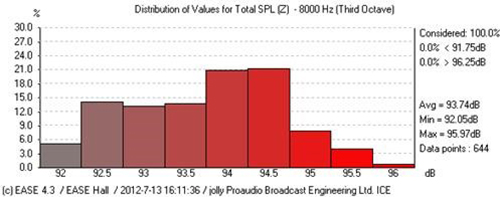

8000Hz最大聲壓級：95.97dB ，最小聲壓級：92.05dB

EASE 4.3模擬聲學設計

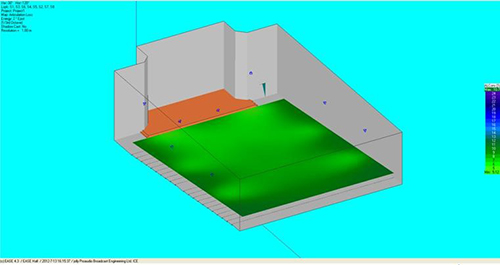

語言清晰度STI

EASE 4.3模擬聲學設計

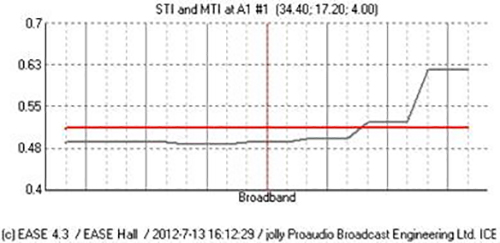

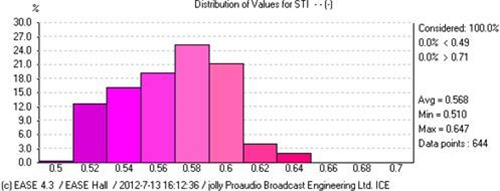

語言清晰度STI:0.510—0.647達到良好

EASE 4.3模擬聲學設計

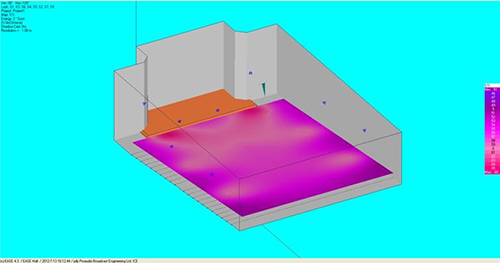

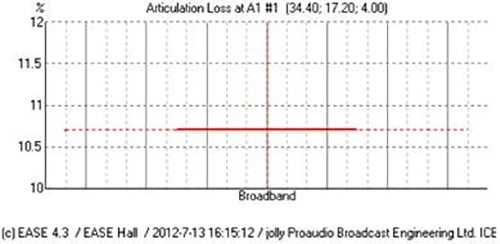

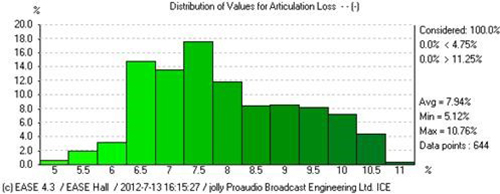

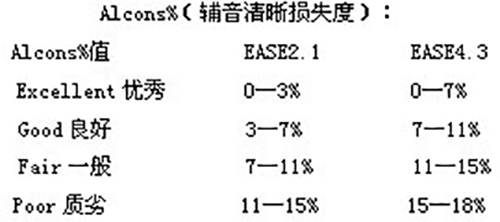

輔音清晰損失度ALC

EASE 4.3模擬聲學設計

輔音清晰損失度ALC：5.12—10.76% 達到良好

EASE 4.3模擬聲學設計

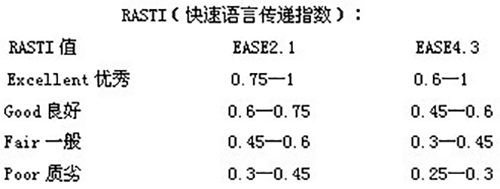

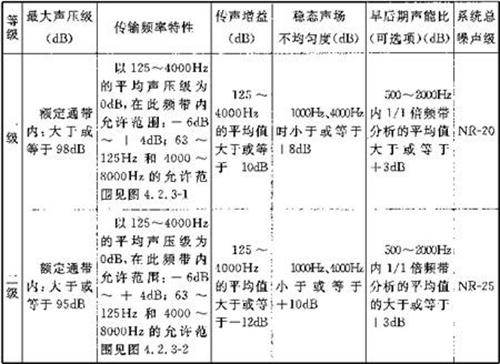

語言會議標準

總結：按照GB 50371-2006廳堂擴聲系統設計規范，會議類擴聲系統聲學特性指標，最大聲壓級大于或等于98dB即為一級標準，經過計算機軟件模擬計算，最大聲壓級平均值達到100.54dB，設計達到國家一級標準。并可兼顧小型演出活動。

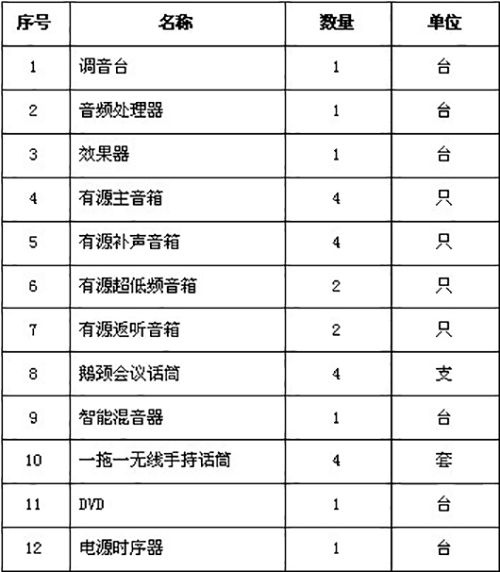

建議采用的設備及數量:

二）、視頻系統

該系統由1個系統組成：

01. 投影系統

建議采用4200流明工程投影機，150寸電動幕布（3.05x2.29米），舞臺上空吊裝。可以選配投影機升降器。

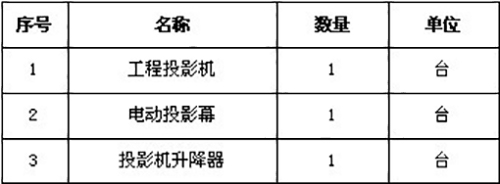

建議采用的設備及數量:


三）、中央控制系統

中央控制系統能很方便的集中控制多功能廳內的各種設備，例如視頻圖像的選擇切換，設備的電源管理，電機設備的升降開關等，都能實現無線一鍵控制。極大的方便操作者。

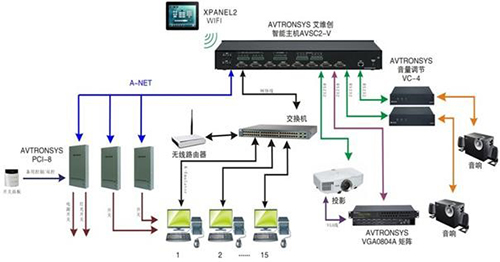

中控系統連接圖：

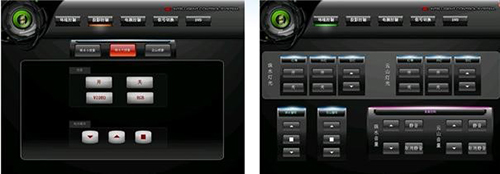

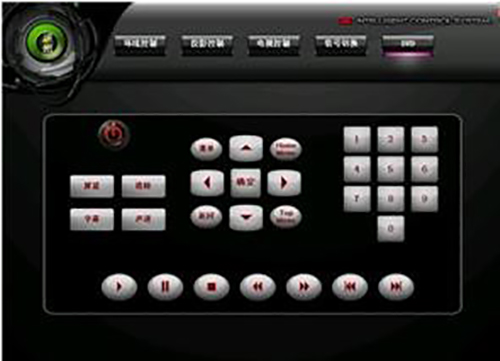

操作界面

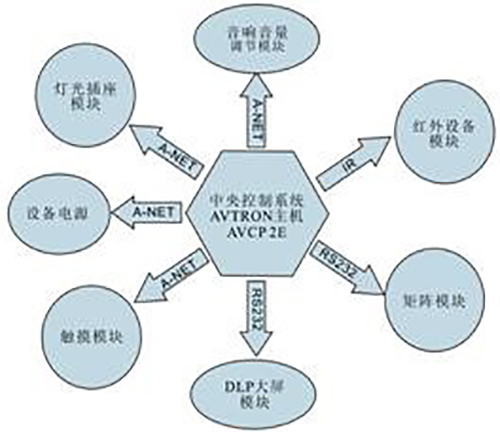

中控系統控制功能表：

中控系統可以控制整個系統的信號切換、電源管理，均由Ipad無線一鍵控制。

三種控制模式：1.Ipad無線控制；2.控制室內PC機控制（起備用作用）；3.機械手動控制。

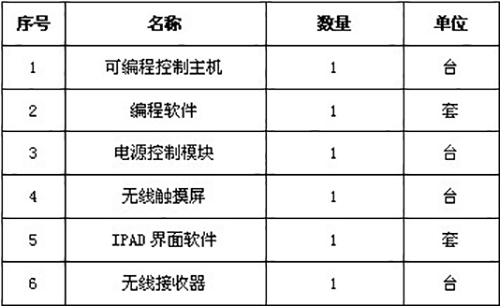

建議采用的設備及數量:


四）、燈光系統

該系統設計滿足會議燈光需要

1.燈光照明技術參數要求：

        1）照明質量要求：視覺的滿足僅用光量是不夠的，即使有了演出所要求的亮度，全部的演出意圖也不能充分地、正確地表現出來。要根據情況巧妙地配光或者彩色光使演出得到正確表現，這就不僅要考慮光的量而且還必須充分考慮光質的問題。

        2）照明水平要求：舞臺照度沒有固定的模式，因該多功能廳使用功能的多樣性，演出風格有所不同，所以應將各燈種配齊，供燈光師們選用，使舞臺的平均照度＞1800LX，舞臺演出區的照度＞2500LX。

        3）色溫和顯示性的要求：色溫和顯示性的確定很有講究，大多數燈光有幾種不同容量的選擇，其中色溫高低直接影響到發光率。長期實踐證明，舞臺使用色溫3200K的燈光比較合適。

        4）眩光限制要求：在該場所的舞臺中，除了需要燈光布置外，還需要注意眩光問題，光柱的投射角應控制在30-60度之間，最理想的角度是45度，當光柱照射范圍包括觀眾眼部時，則對觀眾產生刺眼的感覺影響觀看，由于投光的多方向性且舞臺有一定的高度，距前排觀眾很近，這是對他們不可能產生眩光，而當演員在舞臺一側時，附近的觀眾必須以仰角觀看演員的面部，這種逆于觀眾視線方向的側面布光就可能產生眩光，所以在舞臺設計中一般對舞臺邊緣來說，內側布光角度須提高到55度，光圈不宜超過首排觀眾的膝部，也就是說，燈位間距一般應根據投光角55度的原則來確定。除了直射眩光以外，還應避免舞臺臺面涂刷光亮的油漆造成的反射眩光。

2.舞臺燈光系統的配備及分區：

舞臺臺口寬10.5米，深度4.8米，配置一道面光，二道頂光。

1）面光：

        自觀眾頂部正面投向舞臺的光，主要作用為人物正面照明及整臺光的基本光鋪染。設置在舞臺鏡框外觀眾廳上部。

        面光一：12臺LED束光燈；(安裝位置面光吊桿)

2）頂光：

        自舞臺上方投向舞臺的光，由前到后分為一頂光、二頂光… 等，主要用于舞臺普遍照明，增強舞臺照度。

        頂光一: 8臺三基色冷光燈、10臺LED束光燈； (安裝位置 舞臺上空吊桿一)

        頂光二: 8臺三基色冷光燈、10臺LED束光燈。 (安裝位置 舞臺上空吊桿二)

3）效果光：
        考慮到智能化燈具是21世紀舞臺照明的必然發展趨勢，為了滿足各種演出燈光需要，舞臺燈光設計配置了4臺電腦搖頭燈。電腦燈主要布置在舞臺上空，采用ＤＭＸ信號控制，通過網絡接點連接電腦控制臺，可任意調整燈具投射舞臺，配合音樂變換各種亮度，光束大小，顏色、圖案及彩虹、霧化效果，時而射向舞臺，時而伴隨音樂掃描舞臺，轉換色彩和圖案，營造舞臺氣氛和視覺沖擊力。確保滿足演出對電腦燈變化要求。

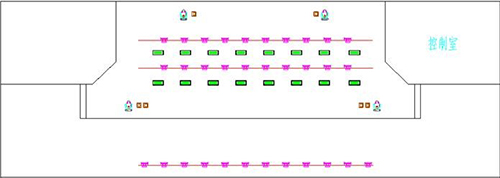

舞臺燈光設備布置圖：

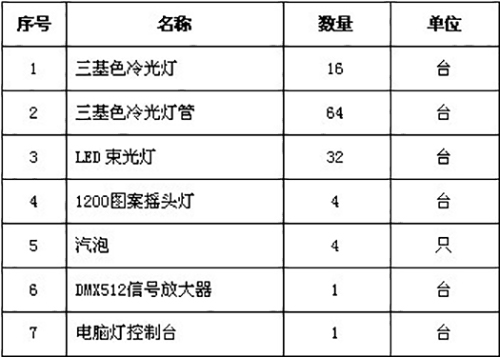

建議采用的設備及數量:

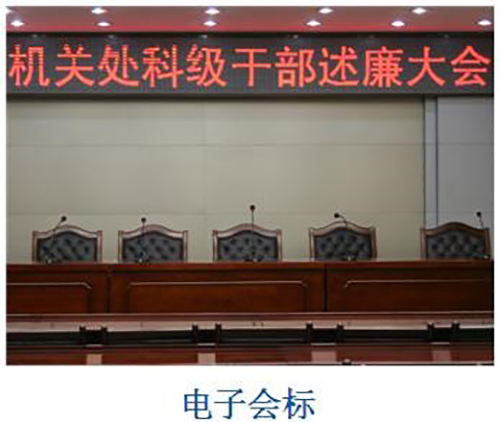

五）、電子會標系統

電子會標：更新內容快，不需要大量人力操作，方便快捷，現代感強。

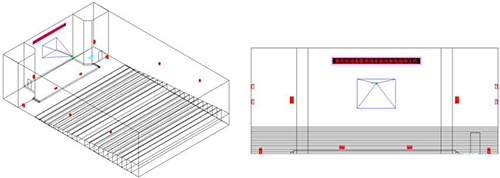

電子會標定位圖：

建議采用電子會標寬7.81米，高0.49米，室內Ф 5單色顯示。

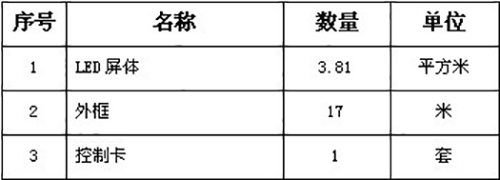

建議選配：
